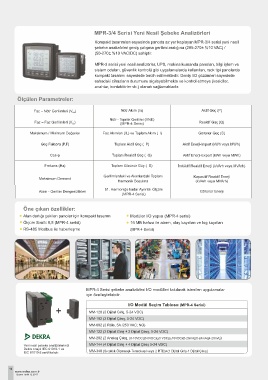

MPR-3/4 Serisi Yeni Nesil Şebeke Analizörleri

Kompakt tasarımları sayesinde panoda az yer kaplayan MPR-3/4 serisi yeni nesil
+ _
şebeke analizörleri geniş çalışma gerilimi aralığına (205-270 %10 VAC) /
+ _
(50-270 %10 VAC/DC) sahiptir.
MPR-3 serisi yeni nesil analizörler, UPS, makina kumanda panoları, bilgi işlem ve
sistem odaları, güvenlik kontrolü gibi uygulamalarda kullanılan, rack tipi panolarda
kompakt tasarımı sayesinde tercih edilmektedir. Geniş I/O çözümleri sayesinde
sahadaki cihazların durumunu algılayabilmekte ve kontrol etmeye (kesiciler,
anahtar, kontaktörler vb.) olanak sağlamaktadır.

Ölçülen Parametreler:

Faz – Nötr Gerilimleri (V ) Nötr Akım (In) Aktif Güç (P)
LN
Nötr - Toprak Gerilimi (VNE)
Faz – Faz Gerilimleri (V ) Reaktif Güç (Q)
LL (MPR-4 Serisi)
Maksimum / Minimum Değerler Faz Akımları (IL) ve Toplam Akım ( I) Görünür Güç (S)
S

Güç Faktörü (P.F) Toplam Aktif Güç ( P) Aktif Enerji-Import (kWh veya MWh)
S
S
Cos φ Toplam Reaktif Güç ( Q) Aktif Enerji-Export (kWh veya MWh)
Frekans (Hz) Toplam Görünür Güç ( S) İndüktif Reaktif Enerji (kVArh veya MVArh)
S
Gerilimlerdeki ve Akımlardaki Toplam Kapasitif Reaktif Enerji
Maksimum Demand
Harmonik Bozulma (kVArh veya MVArh)
51. Harmoniğe kadar Ayrıntılı Ölçüm
Akım - Gerilim Dengesizlikleri Görünür Enerji
(MPR-4 Serisi)

Öne çıkan özellikler:
Alan darlığı çekilen panolar için kompakt tasarım Modüler I/O yapısı (MPR-4 serisi)
Ölçüm Sınıfı: 0,5 (MPR-4 serisi) 16 MB hafıza ile alarm, olay kayıtları ve log kayıtları
RS-485 Modbus ile haberleşme (MPR-4 Serisi)

MPR-4 Serisi şebeke analizörleri I/O modülleri takılarak istenilen uygulamalar
için özelleştirilebilir.

I/O Modül Seçim Tablosu (MPR-4 Serisi)
+ MM-120 (2 Dijital Giriş, 5-24 VDC)

MM-102 (2 Dijital Çıkış, 5-24 VDC)
MM-002 (2 Röle, 5A /250 VAC; NO)
MM-122 (2 Dijital Giriş + 2 Dijital Çıkış, 5-24 VDC)
MM-202 (2 Analog Çıkış, (0-10VDC)(0-5VDC)(±5 VDC)(±10VDC)(0-20mA)(0-24mA)(4-20mA))
Yeni nesil şebeke analizörlerimiz MM-144 (4 Dijital Giriş + 4 Dijital Çıkış 5-24 VDC)
Dekra onaylı IEC 61010-1 ve
IEC 61010-2 sertifikalıdır. MM-340 (Sıcaklık Ölçümü(4 Termokupl veya 2 RTD)+(1 Dijital Giriş-1 Dijital Çıkış)

12
